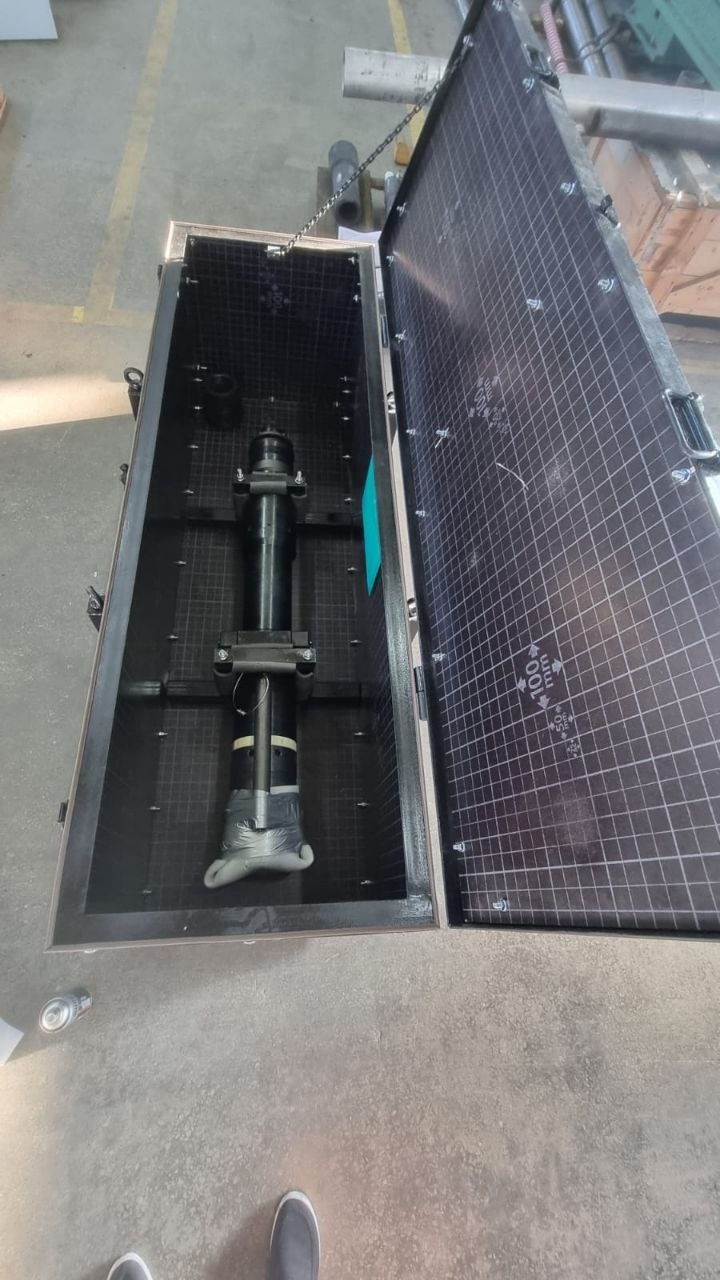

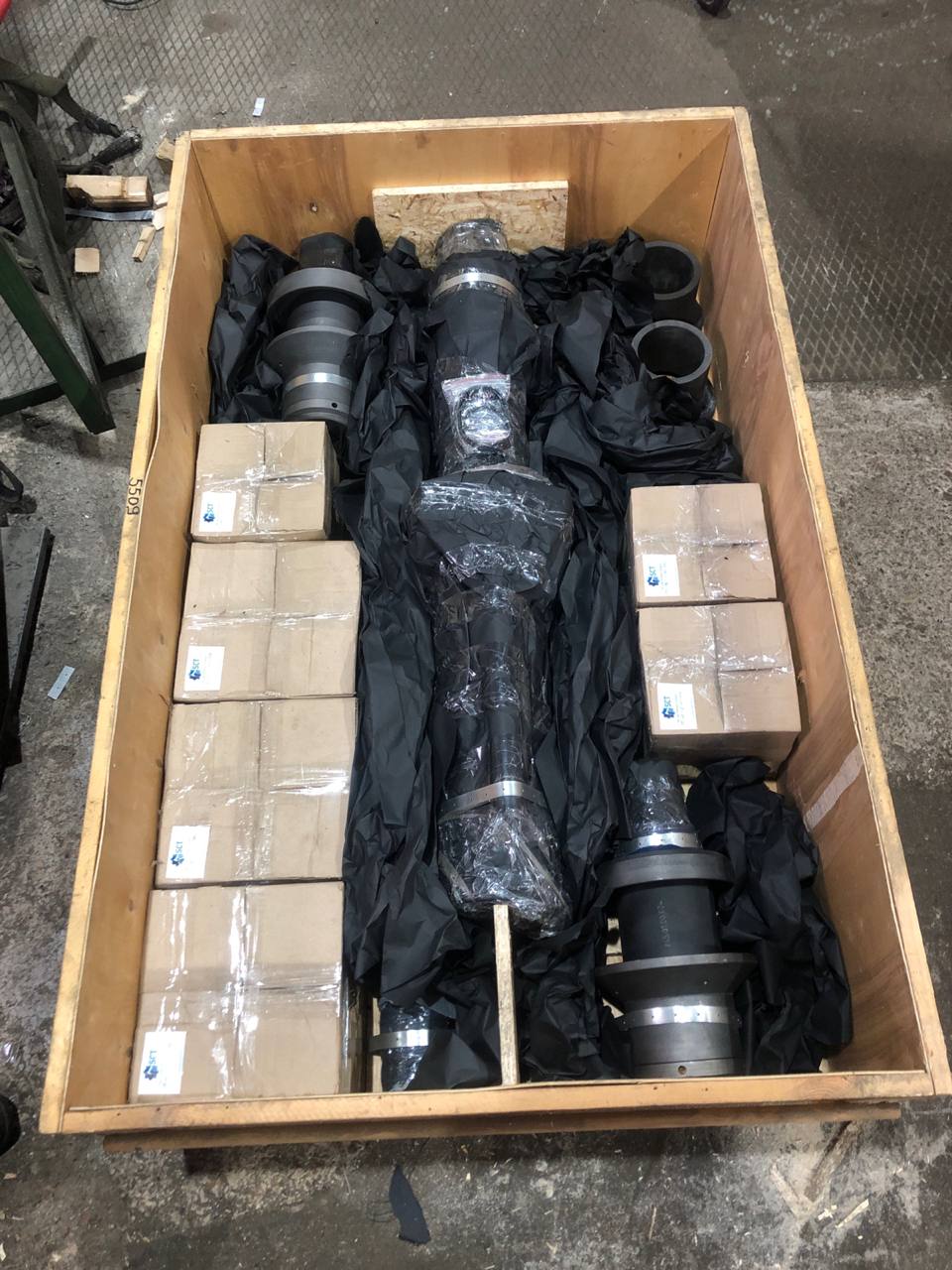

Система долива и циркуляции обсадных колонн CCT

Система циркуляции обсадных колонн CCT предназначена для операций при спуске обсадной колонны в скважину. Оборудование позволяет выполнять долив колонны, подавать промывочную жидкость и расхаживать обсадную колонну в режиме циркуляции без демонтажа основного оборудования.

Система устанавливается на верхний силовой привод буровой установки. При вращении верхнего силового привода уплотняющее устройство перемещается по штоку: в нижнем положении оно герметизирует внутреннее пространство обсадной колонны и обеспечивает циркуляцию бурового раствора под давлением.

Во время спуска обсадной колонны система используется для:

• долива бурового раствора внутрь колонны;
• поддержания необходимого гидростатического давления;
• подачи промывочной жидкости через обсадную колонну;
• циркуляции раствора через колонну и затрубное пространство;
• расхаживания колонны при работающей циркуляции;
• очистки ствола скважины перед установкой колонны и цементированием;
• снижения риска прихвата и осложнений при спуске.

Заполнение колонны во время спуска необходимо для поддержания давления и предотвращения чрезмерного перепада между внутренним и наружным пространством трубы. После достижения требуемой глубины циркуляция позволяет проверить гидравлическую систему, очистить ствол от шлама и подготовить скважину к последующим операциям.

CCT наворачивается на верхний силовой привод через верхнее резьбовое соединение. В рабочем положении:

1. система соединяется с верхней частью обсадной колонны;
2. уплотняющее устройство перемещается вниз вращением верхнего силового привода;
3. при частичном опускании выполняется долив колонны;
4. при полном вводе уплотняющего устройства внутрь обсадной трубы создается герметичный канал;
5. буровой раствор подается насосами через колонну и возвращается по затрубному пространству;
6. колонну можно расхаживать при сохранении циркуляции.

Такой принцип работы позволяет выполнять операции с поверхности, не устанавливая дополнительные приспособления для каждого перехода между доливом и циркуляцией. Аналогичные системы на рынке применяются для заполнения и циркуляции колонны непосредственно через верхний привод, включая работу при спуске отдельных свечей или труб.

• Контроль заполнения колонны. Регулярный долив помогает поддерживать гидростатический баланс и снижает риск повреждения обсадной трубы.
• Сохранение циркуляции при спуске. Возможность циркулировать и расхаживать колонну помогает проходить осложненные интервалы и снижать вероятность прихвата.
• Подготовка ствола к цементированию. Циркуляция удаляет шлам, осадок и загрязнения, которые могут ухудшить качество цементного крепления.
• Снижение времени вспомогательных операций. Переход от долива к циркуляции выполняется перемещением уплотняющего устройства, без длительной переобвязки оборудования.
• Работа совместно с верхним силовым приводом. Система входит в технологическую схему спуска обсадных колонн на современных буровых установках.
• Повышение безопасности. Сокращается объем ручных операций с промывочной жидкостью и необходимость находиться рядом с напорными линиями и арматурой.

Наружный диаметр уплотнительного элемента подбирается с учетом толщины стенки и типоразмера обсадной колонны. Поэтому при заказе необходимо указывать фактические параметры колонны и требуемую схему применения.
