Манжеты и пакеры для внутрискважинного оборудования
Компетенции компании
Компания специализируется на производстве и поставке уплотнительных элементов для нефтегазового внутрискважинного оборудования. Изготавливаем манжеты и комплектующие для пакеров, предназначенных для работы c обсадными колоннами и в составе другого оборудования для заканчивания и эксплуатации скважин.
Манжеты обеспечивают герметичное разделение внутритрубных и затрубных пространств, изоляцию продуктивных и поглощающих интервалов, а также передачу и удержание перепада давления между отдельными зонами скважины. Изделия могут применяться в составе пакеров различных конструкций, включая механические, гидравлические и комбинированные исполнения.
Материалы исполнения
Для изготовления манжет используется эластомер с различной твердостью:
- мягкая резина — для эффективного прилегания к поверхности обсадной колонны и компенсации неровностей;
- резина средней твердости — универсальное исполнение для широкого диапазона эксплуатационных условий;
- твердая резина — для повышенной устойчивости к экстремальным нагрузкам, перепадам давления и механическому воздействию.
Марка резины и твердость подбираются с учетом условий эксплуатации: температуры, давления, состава пластового флюида, скважинных жидкостей, а также применяемых химических реагентов.
Типоразмерный ряд
| № | ОК, мм | ОК, inch | НД, мм | ТС, мм | Масса погонного метра, ppf | Резьба | Цена за ед., руб. без НДС | Примечание |
|---|---|---|---|---|---|---|---|---|
| 1 | 114,3 | 4 1/2 | 9.5-12.6 | 25 000,00 | ||||
| 2 | 127 | 5 | 25 100,00 | По типоразмерам заказчика | ||||
| 3 | 139,7 | 5 1/2 | 6,98 | 25 000,00 | ||||
| 4 | 146 | 5 3/4 | 8,5 х 7,7 х 7,0 | 24 000,00 | ||||
| 5 | 146 | 5 3/4 | 30 000,00 | |||||
| 6 | 168 | 5 5/8 | 7,3 х 8,0 х 8,9 | 29 000,00 | ||||
| 7 | 177,8 | 7 | 163 | 8,05 х 9,19 | 26-30 | 29 000,00 | ||
| 8 | 177,8 | 7 | 35 000,00 | |||||
| 9 | 177,8 | 7 | 8,05 х 10,36 | Батресс | 68 000,00 | |||
| 10 | 215,9 | 8 1/2 | 8,94 | 70 000,00 | ||||
| 11 | 215,9 | 8 1/2 | 12,7 | 70 000,00 | ||||
| 12 | 219,1 | 8 5/8 | 70 000,00 | |||||
| 13 | 219,1 | 8 5/8 | 75 000,00 | |||||
| 14 | 244,5 | 9 5/8 | 230 | 68 000,00 | ||||
| 15 | 244,5 | 9 5/8 | 80 000,00 | |||||
| 16 | 244,5 | 9 5/8 | 234 | 81 000,00 | Чашечного типа, изготовление пресс-формы | |||
| 17 | 244,5 | 9 5/8 | 7,9 | 65 000,00 | ||||
| 18 | 244,5 | 9 5/8 | 8,94 х 11,99 х 13,84 | 68 000,00 | ||||
| 19 | 244,5 | 9 5/8 | 7,92 х 10,03 | 68 000,00 | ||||
| 20 | 244,5 | 9 5/8 | 68 000,00 |
Изготовление под задачу
Помимо стандартного типоразмерного ряда, возможна разработка и изготовление изделий по параметрам заказчика. При подборе учитываются:
- наружный диаметр обсадной колонны;
- внутренний диаметр и размеры посадочного места;
- масса и толщина стенки обсадной трубы;
- конструкция пакера;
- требуемый диаметр уплотнения;
- рабочие и испытательные давления;
- температура эксплуатации;
- состав скважинной среды;
- способ установки и принцип активации пакера;
- требования к твердости и химической стойкости резины.
Преимущества для заказчика
- Подбор манжет под конкретную конструкцию пакера и обсадной колонны.
- Наличие типоразмеров для различных обсадных колонн и НКТ: от 4½ до 13⅝ дюйма.
- Возможность выбора мягкой, средней или твердой резины.
- Изготовление специальных исполнений по чертежам и размерам заказчика.
- Комплектация оборудования для эксплуатации, ремонта и модернизации внутрискважинных компоновок.
- Поставка изделий для новых проектов и замены импортных или изношенных уплотнительных элементов.
Как оформить заявку
1
Тип и назначение пакера
Выбор модели под конкретную задачу: добыча, нагнетание, ГРП или изоляция
2
Наружный диаметр обсадной колонны
Определение типоразмера колонны для обеспечения проходимости и герметичности посадки
3
Масса трубы (lb/ft) или толщина стенки
Уточнение прочностных характеристик колонны для расчета нагрузки на плашки и уплотнения
4
Размеры посадочного места
Замер внутреннего диаметра и длины участка, где будет установлен пакер
5
Рабочее и испытательное давление
Задание перепада давления при эксплуатации и опрессовке для выбора класса прочности
6
Температура и состав скважинной среды
Учет агрессивности флюида (H₂S, CO₂) и температурного режима для подбора материалов
7
Требуемая твердость резины
Определение упруго-прочностных свойств уплотнителя (по Шору) под условия скважины
8
Чертеж, эскиз или образец
Предоставление графической или физической модели изделия для точной идентификации и изготовления

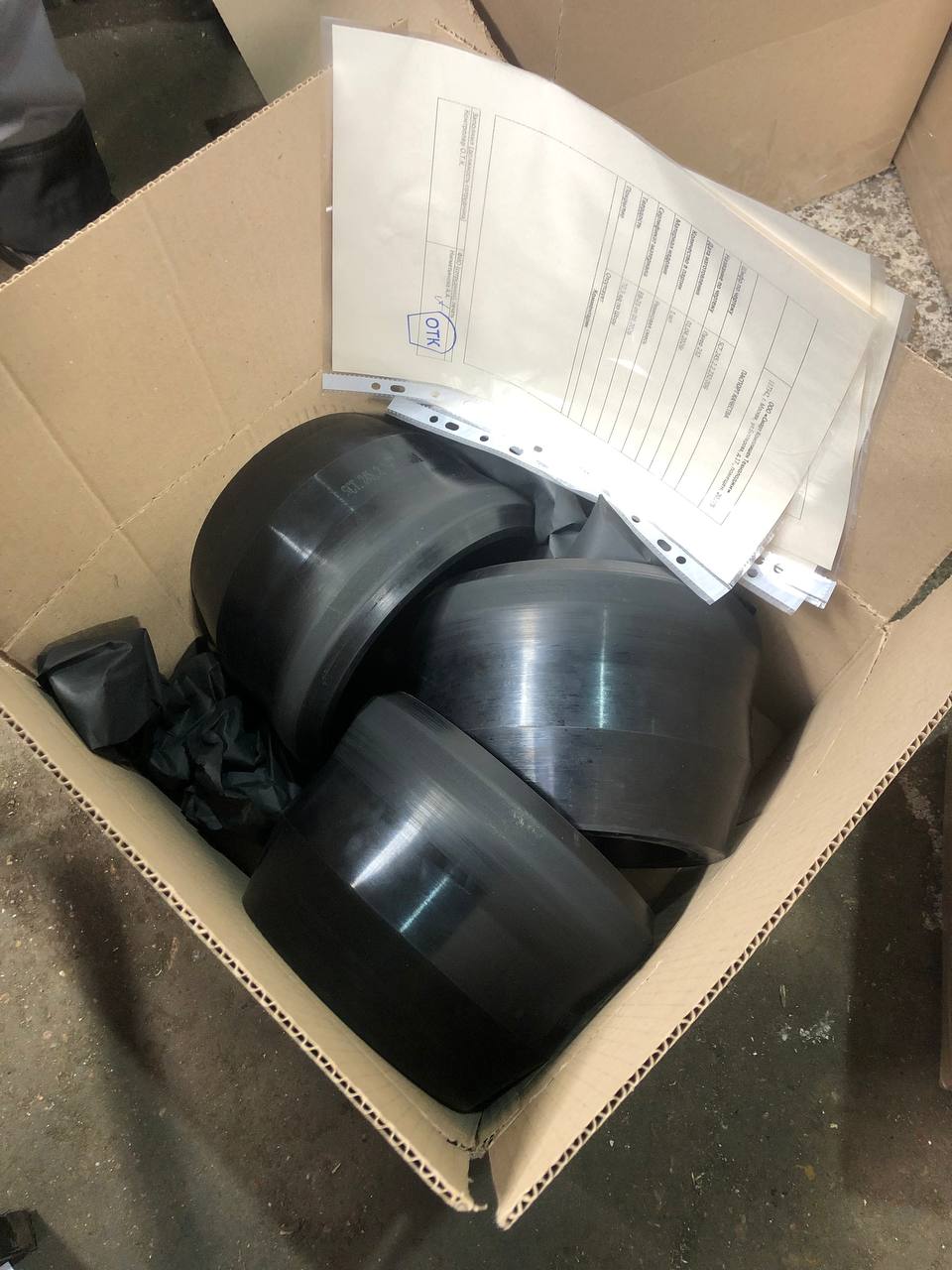

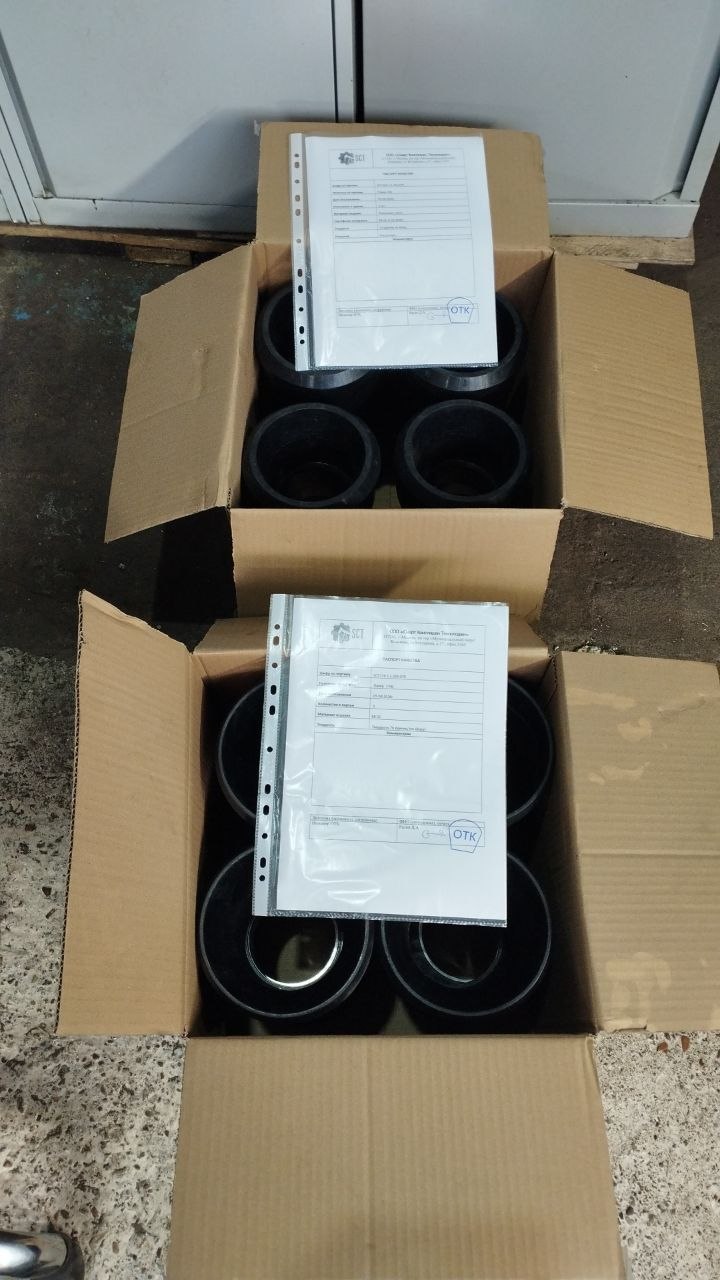

Проекты из нашего портфолио
